目前工业、充电桩等场景中，智能直流电能表普遍采用 RS485 通讯方式。现场安装、调试时，通讯失败是新手最常遇到的问题。
本文以DJZ1226 直流智能电能表为例，结合实际应用经验，梳理一套由易到难、循序渐进的故障排查流程，帮助大家快速定位并解决 RS485 通讯故障。
电表正常上电是通讯的基础，供电异常会直接导致通讯中断。DJZ1226 直流电能表额定供电为DC10-30V，排查要点：
•确认供电电源电压在额定范围内，电源线连接牢固、无松动、虚接、断路；•观察电表运行指示灯、显示屏，判断电表是否处于正常工作状态，排除电表断电、死机情况。
接线错误是通讯故障的高发原因，重点区分电源线与通讯线、RS485 的 A/B 线序：
严禁将电表供电电源线误接入 RS485 通讯接口，避免硬件损坏；
严格对照设备接线图连接 RS485-A、RS485-B 端子，A、B 线接反会直接造成通讯失败；
检查线路接头、线缆有无破损、短路、断路，长距离布线建议选用屏蔽双绞线，减少信号干扰。
上位机、终端设备与电表的通讯参数必须完全匹配，参数不一致是最容易被忽略的问题。DJZ1226 直流电能表出厂默认参数如下：
在上位机软件、串口工具、充电桩主板等终端设备中，逐项设置与电表一致的通讯参数；注意：电表参数可被人为修改，若后期调试失败，需重新确认电表当前实际波特率，不要仅依赖出厂标签。若供电、接线、参数全部无误仍无法通讯，需检查终端、转换设备及驱动：

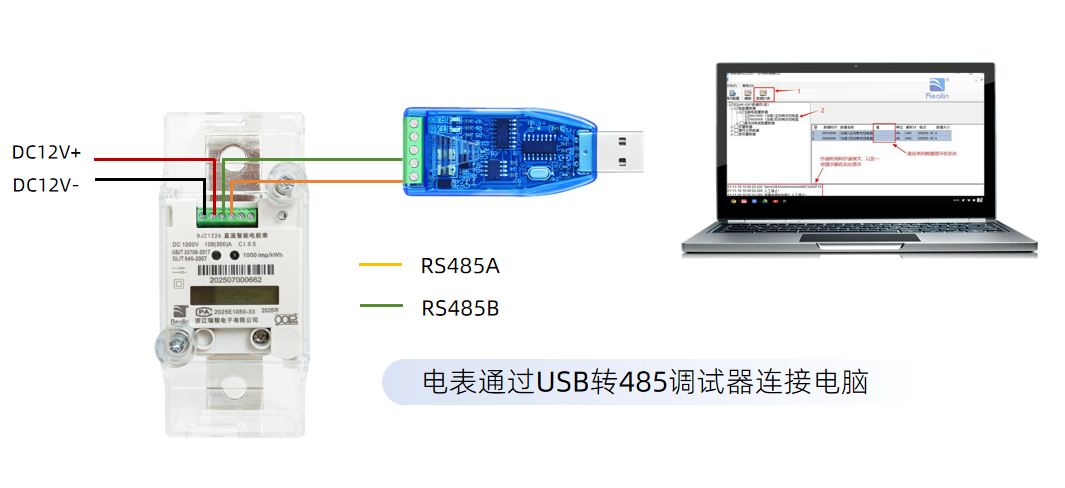

现场调试常使用 USB 转 RS485 模块，模块故障、驱动异常都会阻断通讯：

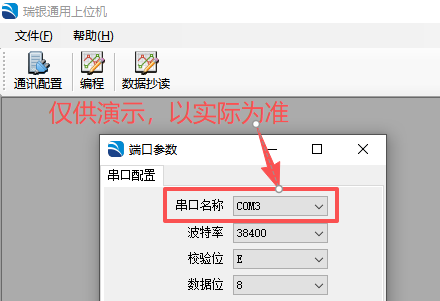

确认电脑已成功安装转换器对应驱动，设备管理器中无异常感叹号；- 电脑在连接USB的时候，设备管理器中的USB串口设备会出现（COM）在上位机软件内，准确选择转换器对应的串口编号（如 COM3、COM4）；若模块损坏、兼容性差，可更换全新合规的 USB 转 RS485 设备重试。
1:使用瑞银电子配套的电表上位机软件，直接连接电表通讯；2:若上位机软件能正常通讯：说明电表、线路、转换模块均正常，故障出在原有终端设备（如充电桩主板）；3:若上位机软件依旧无法通讯：继续回头复查前面的供电、接线、参数。
当电表对接充电桩主板时，除基础通讯参数外，还需匹配充电桩系统配置。
不同品牌充电桩主板，电表匹配规则不同，需按照设备厂家要求设置，例如：
- •乾谷主板：通过设置 CT 变比匹配电表，例如DJZ1226 直流电能表对应 CT 变比为 60；所有参数严格遵循充电桩原厂说明书配置，参数选错会出现通讯正常但读取数据错误的问题。
多数全新电表硬件损坏概率极低，人为操作失误才是故障主因。
实际案例：5 台 DJZ1226 电能表首日通讯正常，次日同接线、同参数却完全无法通讯。
经排查，操作人员此前无意间修改了电表波特率，但仍按照出厂标签参数调试，最终导致通讯失败。
重要提醒：新表多次调试后通讯异常，优先怀疑电表参数被改动，务必尝试其他波特率、校验位等参数。
1:电表供电正常，例如电压符合 DC10-30V 要求；2: RS485 的 A/B 线序正确，电源线与通讯线未混接；3:终端设备通讯参数（波特率、数据位、停止位、校验位）与电表完全一致；4: USB 转 RS485 驱动安装正常，串口选择正确，转换设备无故障；5: 对接充电桩时，系统内电表类型等按厂家要求配置；按照以上流程逐项排查，即可快速解决诸如 DJZ1226 直流电能表 RS485 通讯故障。
