D30222-AA系列多功能导轨式电能表是瑞银电子专为现代电力监控场景打造的高性能仪表。

该系列产品能够精确测量并显示三相三线（3P3W）或三相四线（3P4W）电网中的全面电力参数，包括电压、电流、功率、频率、有功/无功功率、进/出功率、总谐波畸变率（THD）等关键指标。

三相交流导轨式电能表D30222-AA

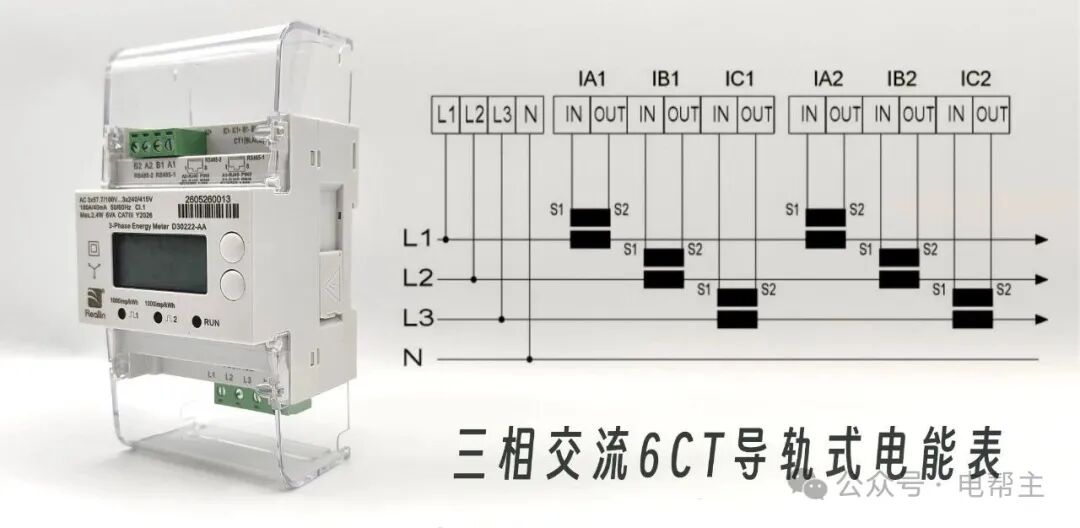

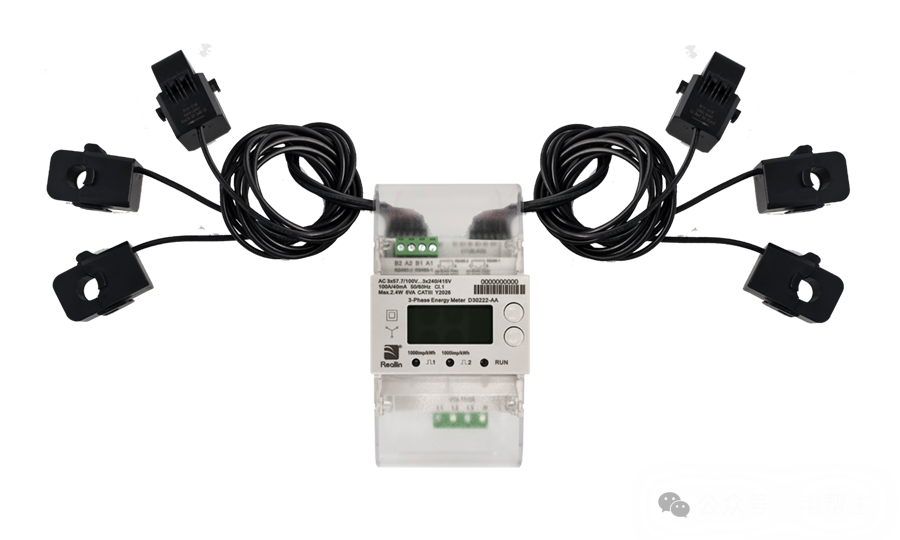

产品采用外接6个电流互感器（CT）接入方式，适用于各种高、低压配电网络的实时监控与能耗管理。其集成的高性能 RS485 通信接口，可实现最高 115200bps 的远程数据交互，满足智能化、数字化配电系统的需求。

• 双向电能计量：支持正向/反向有功电能、正向/反向无功电能，以及四象限无功电能。

• 分相独立计量：可分别计量 L1、L2、L3 各相的进/出有功电能，便于精细化能耗分析。

• 可实时测量并显示各相及总的有功功率、无功功率、视在功率。

• 测量各相电压、电流、功率因数、频率等瞬时值。

• 支持总谐波畸变率（THD）测量，帮助用户掌握电网电能质量状况。

• 7位LCD液晶屏，支持固定顺序自动轮显或按键手动翻页。

• 可查看版本信息、设备ID、各类电参量等。

• 2路独立RS485接口，支持 Modbus RTU 协议。

• 每路RS485均配有接线端子和RJ45接口，便于快速连接。

• 支持多通信地址设置，满足复杂系统组网需求。

D30222-AA系列产品严格符合以下标准：

• 安装环境：产品适用于室内或配电柜内安装，应避免极端天气条件。

• 安装方式：采用 35mm 标准DIN导轨卡扣安装，无需额外螺丝固定。

• 接线要求：

• 电压、电流回路需按壳体印刷的接线图正确连接。

• 必须在前端安装符合当地规范的过流保护装置。

• 电压回路建议使用 AWG 28-12（0.5~2.5mm²）导线；电流回路建议使用 AWG 28-16（0.5~1.5mm²）导线。
