互感器作为三相交流电能表的 “计量桥梁”，其选型直接决定电能计量的准确性。本文以浙江瑞银电子 0.01-1（6）A、0.5 级三相交流CT电能表为例，介绍互感器选型标准。


一

关键参数匹配

电流规格选型：一次侧电流是核心

互感器的电流规格需同时满足 “一次侧电流覆盖实际负载” 和 “二次侧电流适配电能表” 两大要求：

二次侧电流固定匹配

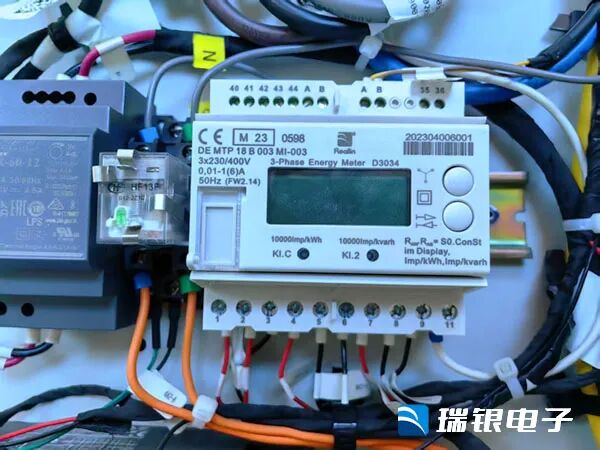

瑞银电子D3034（MID认证）与DTSFU1226（CPA认证）电能表额定二次电流为6A，选型时需确保互感器二次侧输出电流在此范围内，常规匹配为 5A 二次侧互感器。

一次侧电流选型公式

互感器一次侧额定电流 = 实际最大负载电流 × 1.2~1.5 。例如：实际最大负载电流为 200A，应选择 250A（200×1.25）或 300A（200×1.5）一次侧电流的互感器；若负载电流波动大（如电机类设备），建议取 1.5 倍系数，避免过载导致计量失真。

特殊场景

当实际负载电流小于互感器一次侧额定电流的 30% 时，会因互感器误差曲线偏离最优区间导致计量不够准，此时需选择 “宽负荷互感器” 或调整一次侧绕组匝数（闭合式互感器支持多匝穿绕，如 300/5A 互感器穿 2 匝可变为 150/5A）。

准确度等级匹配

瑞银电子互感器电能表准确度等级通常为 0.5 级，根据计量规范，互感器准确度等级需优于或等于电能表准确度，且需满足 “合成误差≤1.0 级” 要求：瑞银电子三相交流电能表互感器接线图

推荐选型：0.5级或 0.2 级/0.2S 级互感器（0.2S 级在轻负荷（5% 额定电流）下误差更小，更适用于负载波动大的场景；0.2 级适用于负荷稳定的工业 / 商业场景）。

禁止选型：尽量避免使用1.0 级及以上准确度互感器，即使单设备误差合格，两者合成误差也可能会超出允许范围，导致电费结算纠纷。

二

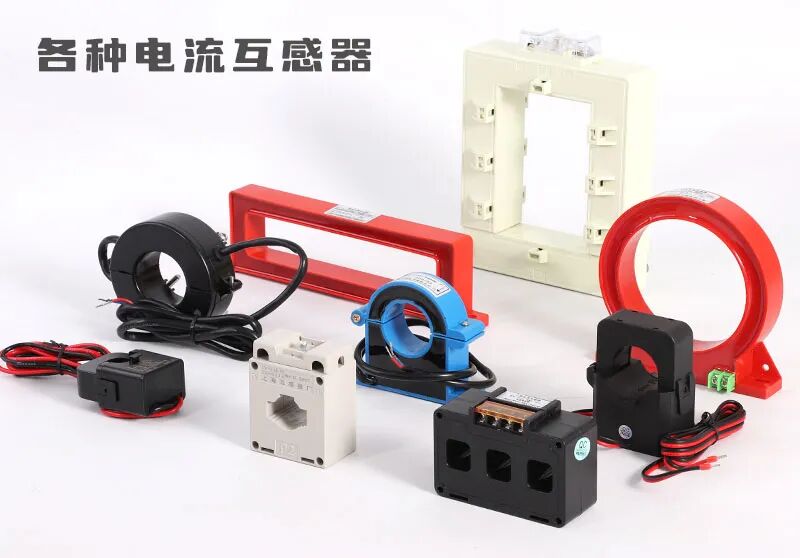

互感器类型选择：开口式 vs 闭合式，场景决定答案

开口式互感器对比闭合式互感器

类型	核心特点	适用场景	选型注意事项
闭合式互感器	准确度高（0.2 级及以上常见）、密封性好、抗干扰强	新建项目、电缆 / 母排可断开安装、负荷稳定场景	安装时需断电，一次侧穿绕匝数需严格按铭牌要求（如 1 匝、2 匝），避免错绕导致变比错误。
开口式互感器	安装便捷（无需断电）、可拆分、适配已运行设备	改造项目、电缆 / 母排无法断开、应急扩容场景	准确度多为 0.5 级及以上，需选择优质品牌 0.2 级开口式产品；安装时需确保铁芯贴合紧密（缝隙≤0.1mm），否则会大幅降低准确度。
