电表，很多人第一反应是家里墙上那块由电网公司安装、用来结算电费的电表。

其实，电能表的应用场景远不止于此——在企业内部能耗管理、电动汽车充电桩、光伏储能系统、机械设备配套等领域，电能表都是不可或缺的“能耗管家”。

那么，这些“非电网”场景下的电表长什么样？接线又该怎么接？本文就带你一次性搞清楚！

一、单相交流电能表：家庭用电的“基本功”

▌什么是单相电？单相电由一根相线（火线 L）和一根零线（N）构成，提供单一相位的正弦交流电。它是家庭、小型商业及低功率设备供电的主力。

▌各国标准速览：

• 中国：220V / 50Hz

• 欧美：230V / 50Hz

• 北美、日韩：100-120V / 60Hz

▌接线原理：不管哪个国家或地区的单相电能表，接线方式都大同小异。核心原则是：电流线圈串联，电压线圈并联。

国 内

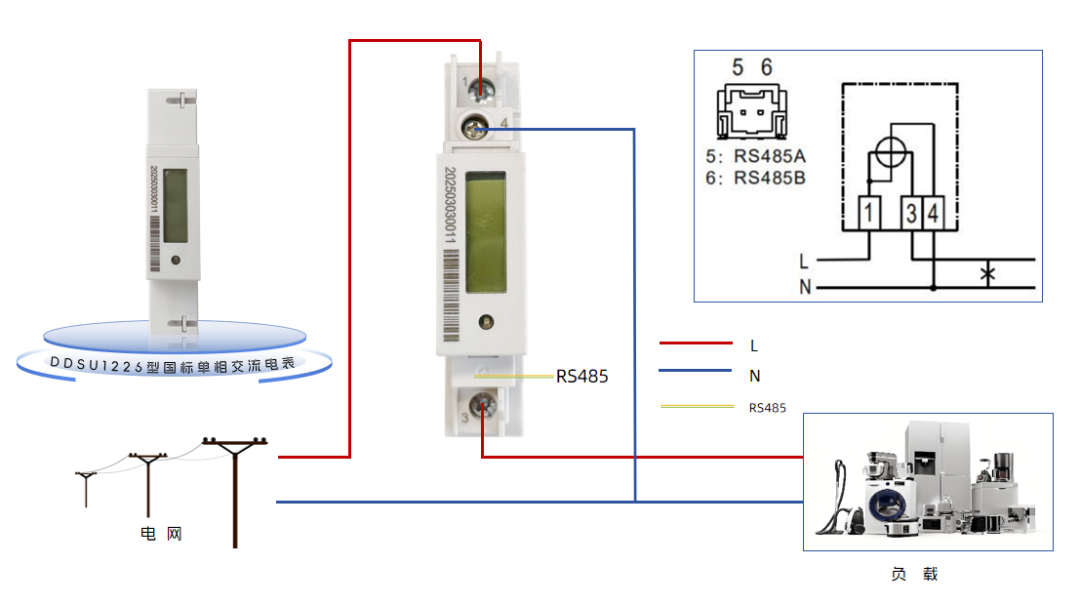

DDSU1226型单相交流电能表

国 内

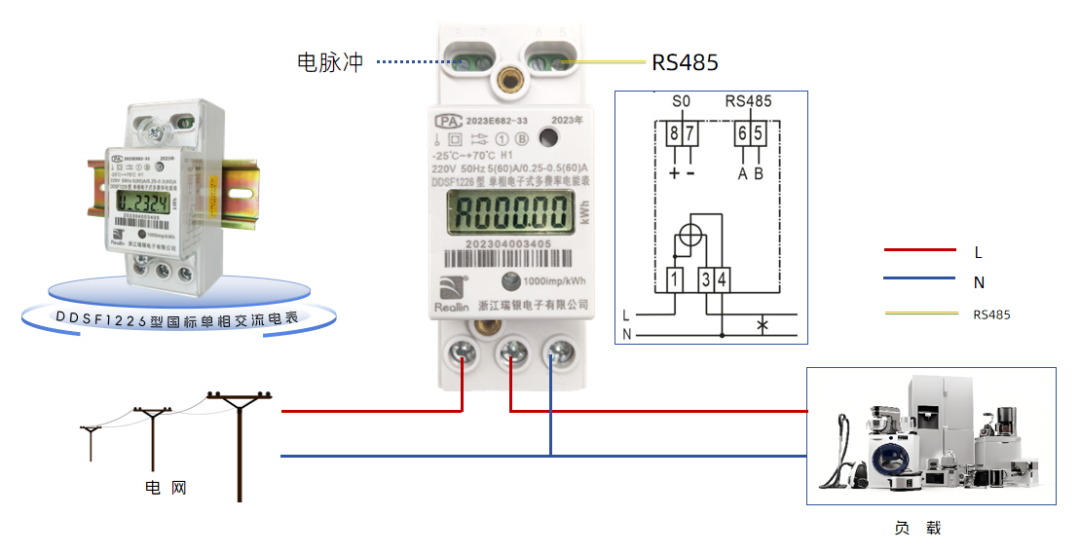

DDSF1226型单相交流电能表

国 外

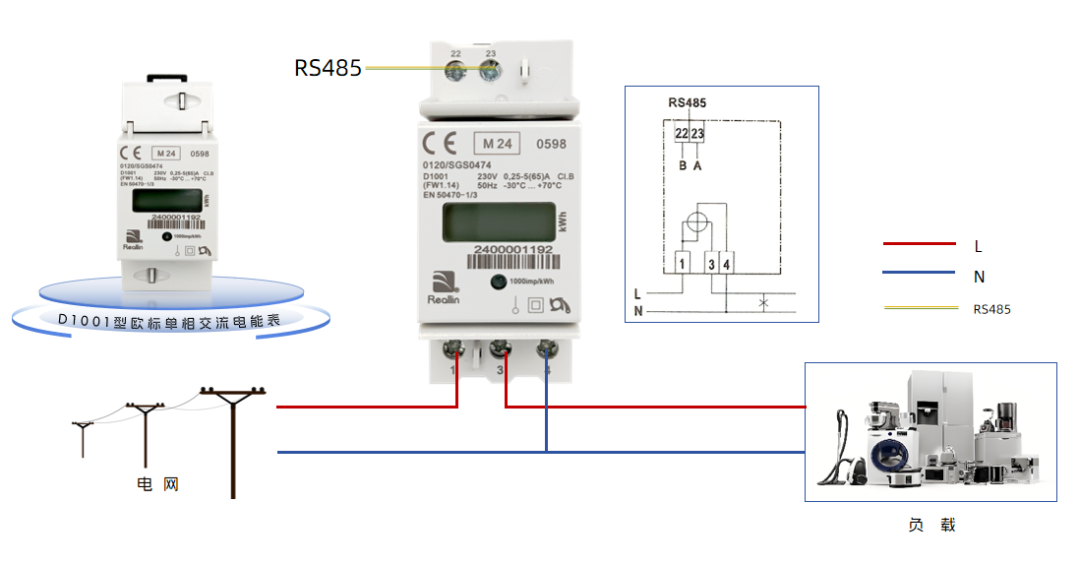

D1001型单相交流电能表

国 外

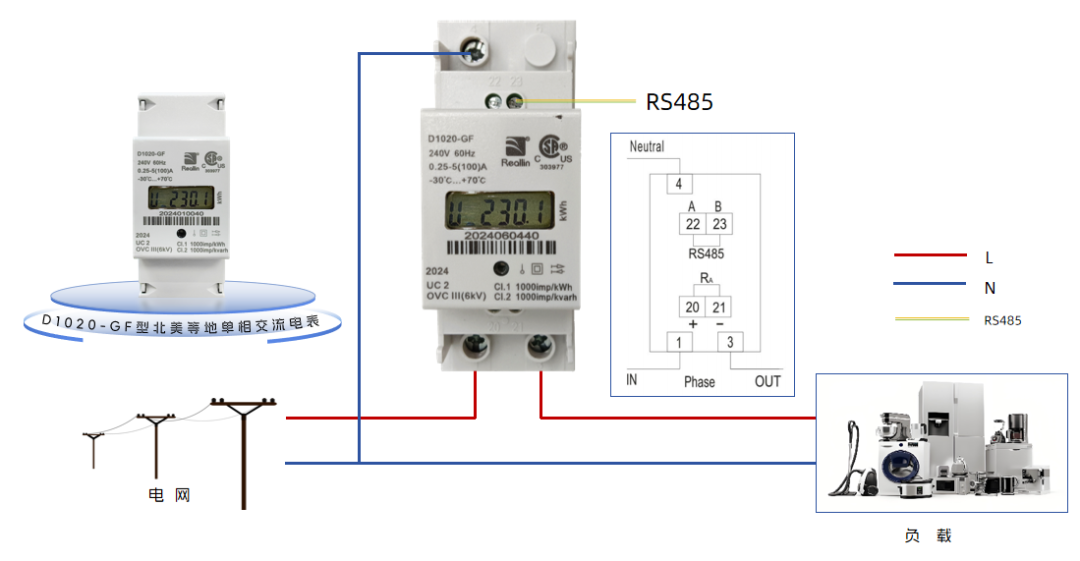

D1020-GF型单相交流电能表

▌关键注意事项：

1. 火线必须进对端：1号接线端必须与相线（火线）相连

2. 电流线圈串入负载：电流线圈与负载串联，电压线圈与负载并联

3. 同极性原则：两个线圈的两端应接电源的同一极性端

二、三相交流电能表：工业用电的“主力军”

▌什么是三相电？三相电由三组频率相同、幅值相等、相位互差120°的交流电组成，包含三根火线（L1、L2、L3，常标A、B、C）和一根零线（N）。其中：

• 线电压：380V（火线之间）

• 相电压：220V（火线对零线）

与单相电相比，三相电增加了2相，接线自然更复杂，但核心原理相同。

▌接线方式：

三相电度表分为三相三线制和三相四线制两种，适用于不同的负载类型。根据负载电流大小，有两种接入方式：

方式一：直接接入（负载电流≤电表量程）

• 将三相火线和零线直接接到电表对应的接线端子上

• 电表内部电流线圈与负载串联，电压线圈与负载并联

• 每个接线柱通常有不止一个紧固螺丝，接线时应将导线头充分固定

方式二：经互感器接入（负载电流超过电表量程）

• 需配置电流互感器（CT）和电压互感器（PT）

• 电流互感器一次侧与负载串联，二次侧与电表电流线圈串联

• 电流互感器二次侧严禁开路

• 电压互感器一次侧与负载并联，二次侧与电表电压线圈并联

国 内

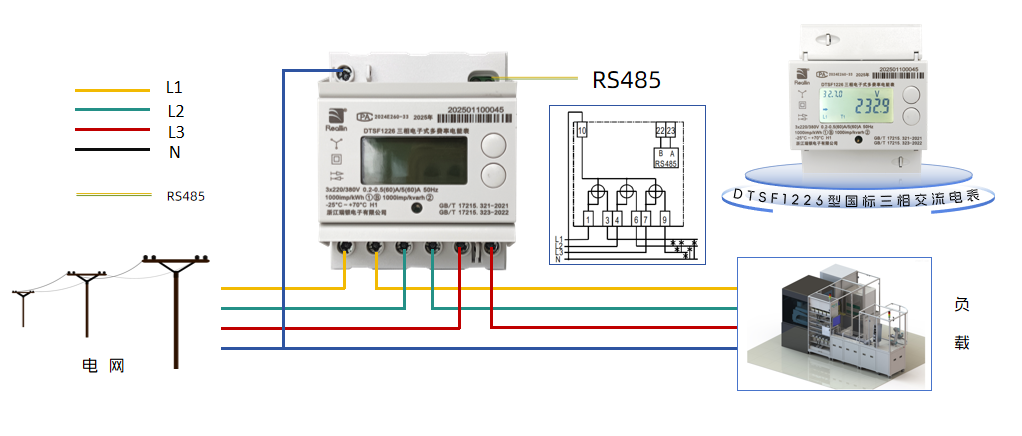

DTSF1226型三相交流电能表

国 外

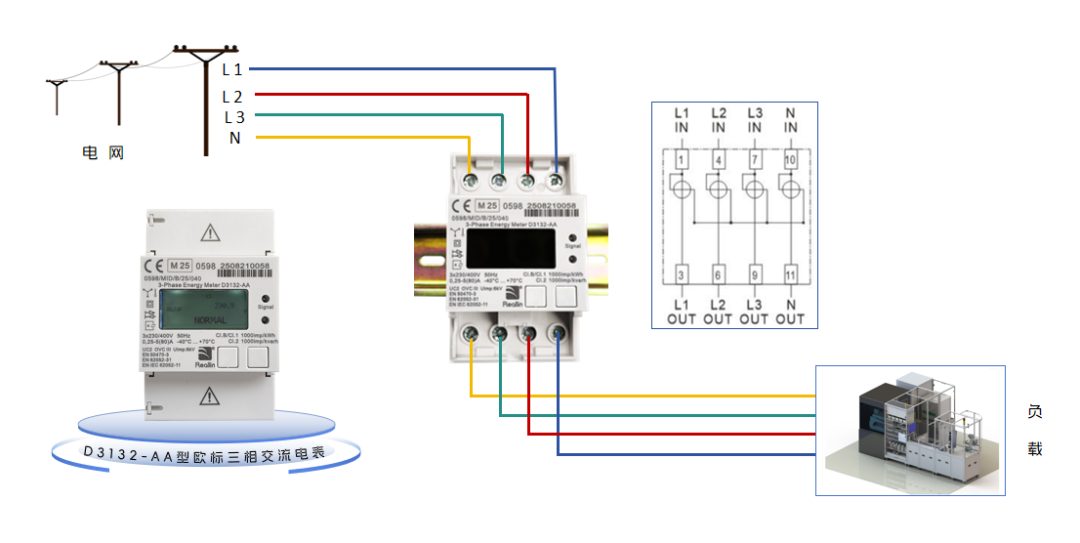

D3132-AA型三相交流电能表

国 内

DTSFU1226型三相交流电能表（电流互感器式）

国 内

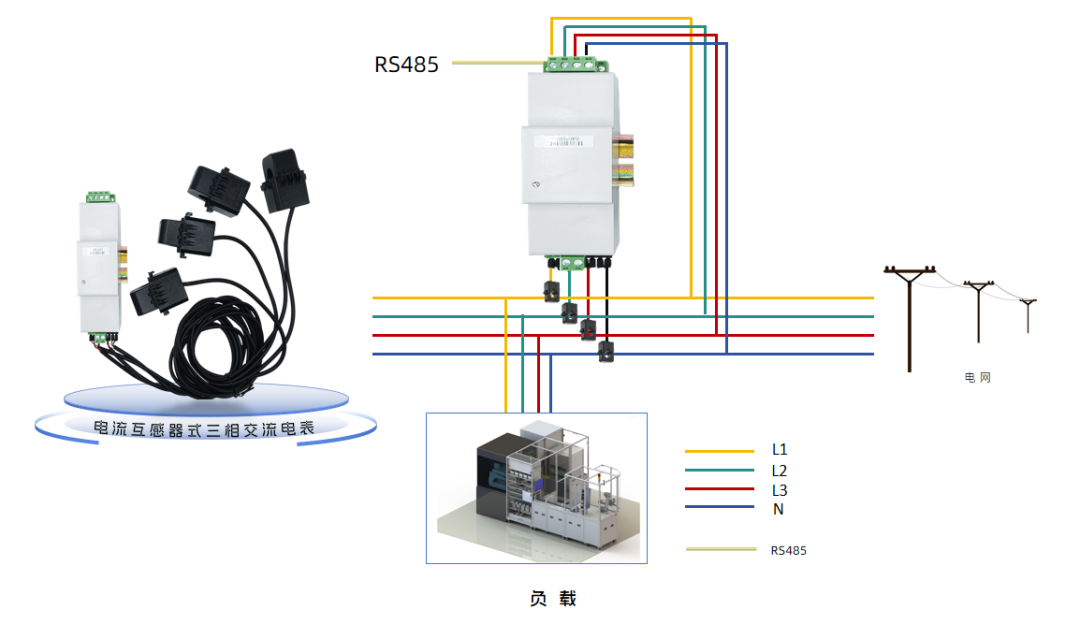

D30162-AB型三相交流电能表（电流互感器式）

三、直流电能表：新能源时代的“新宠”

随着新能源的兴起，直流电能表的需求日益增长。在电动汽车充电桩、光伏储能系统、太阳能直流离网系统等场景中，只要是直流电供电、需要计量电量、收费或能耗管理的地方，都要用到直流电能表。

国 内

DJZ1226型直流智能电能表

国 外

海外充电桩直流电能表

国 外

J50157型直流智能电能表

国 内

J50159型直流智能电能表

四、接线安全原则总结（必读！）

无论交流还是直流电表，以下几条安全原则必须牢记：

总 结

无论是家用的单相交流表、工厂的三相交流表，还是新能源领域的直流表，它们虽然形态各异、接线方式不同，但核心原理万变不离其宗——电流线圈串联、电压线圈并联。

掌握这个核心原则，再加上对具体接线端子的准确识别，你就能从容应对各种非电网场景下的电表接线需求。希望这篇“接线大全”能成为你工作中的实用参考！
