这种直流电能表，猜你肯定没见过。

小小的长方块，两端紧固螺丝，接上电压采样线就完事。但它干的活却不简单——几百安培的直流大电流，从它身体里穿过去，它能精确算出充了多少电、用了多少度。

它就是瑞银电子DJZ1226——分流器一体式直流电能表。它到底是怎么量出几百安电流的？今天掰开讲清楚。

1

分流器测电流原理

它内置一块精密的锰铜合金片，阻值极低——DJZ1226里那块只有30微欧（举例），也就是0.00003欧姆。大电流从它身上流过时，两端会产生一个极其微弱的电压差。

根据欧姆定律 U=IR，阻值R是固定的精密值，电流I越大，两端电压U就越大。电表测出这个毫伏级的电压，就能精准换算出实时电流。

举个实锤：DJZ1226 400A规格用的是30微欧分流器。当电流400A时，U=400A × 30μΩ = 12毫伏。当电流300A时，U=300A × 30μΩ = 9毫伏。电表测到两端电压是9毫伏，就知道当前电流是300安。就这么简单。

2

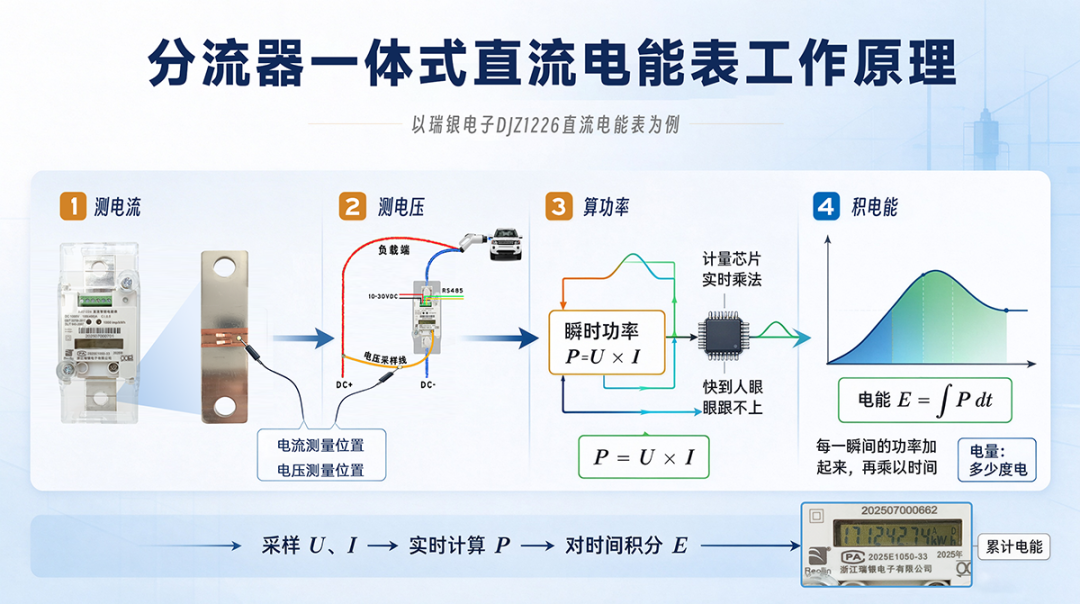

从电流到电能，一共三步

光测电流还不够，电能表的本职工作是"算用了多少电"。怎么从电流走到电量？

第一步：测电压。分流器的一端接直流回路正极，电表同时就能测到电源的电压值。电流、电压，两个基本量齐了。

第二步：算功率。电压 × 电流 = 瞬时功率。这个乘法是计量芯片实时做的，快到人眼跟不上。

第三步：积电能。功率对时间积分，就是电能量。简单说就是——每一瞬间的功率加起来，再乘上时间，就是这段时间用了多少度电。

电流→电压→功率→电能，四步走完，充电桩上充了多少度电，精确到瓦时。DJZ1226的计量芯独立运行，不受功能芯影响，计量数据安全可靠，满足贸易结算要求。

3

"一体式"好在哪

传统直流电能表是分体的——分流器归分流器，电表归电表，两者用信号线连起来。这套方案有两个老毛病。

第一，信号容易受干扰。分流器两端是毫伏的信号，信号线一拉长，旁边有充电桩的大功率模块，电磁干扰一上来，精度就掉。

第二，安装接线容易出错。分体式要接电流线、电压线、信号线，七八根线，装错一根就得返工。

一体式方案直接把分流器做进表壳里——电流信号从分流器到计量芯片，距离缩短到毫米级，干扰几乎可以忽略。DJZ1226整体精度做到了0.5级，比行业常见的1.0级高一个档次。

安装也更简单，装错的概率大幅降低。充电桩厂装机时省时间、少出错，这个账很实在。

4

一句话总结

分流器一体式直流电能表的计量原理，说穿了就三句话：

· 用一块极低阻值的锰铜片做采样，测它两端的毫伏级电压差，反推电流大小；

· 分流器直接接在正极上，同时测到电压；

· 电压乘电流得功率，功率对时间积分就是电能。

原理不复杂，但把毫伏的信号在几百安乃至上千安的大电流场景下测准，才是真功夫。
