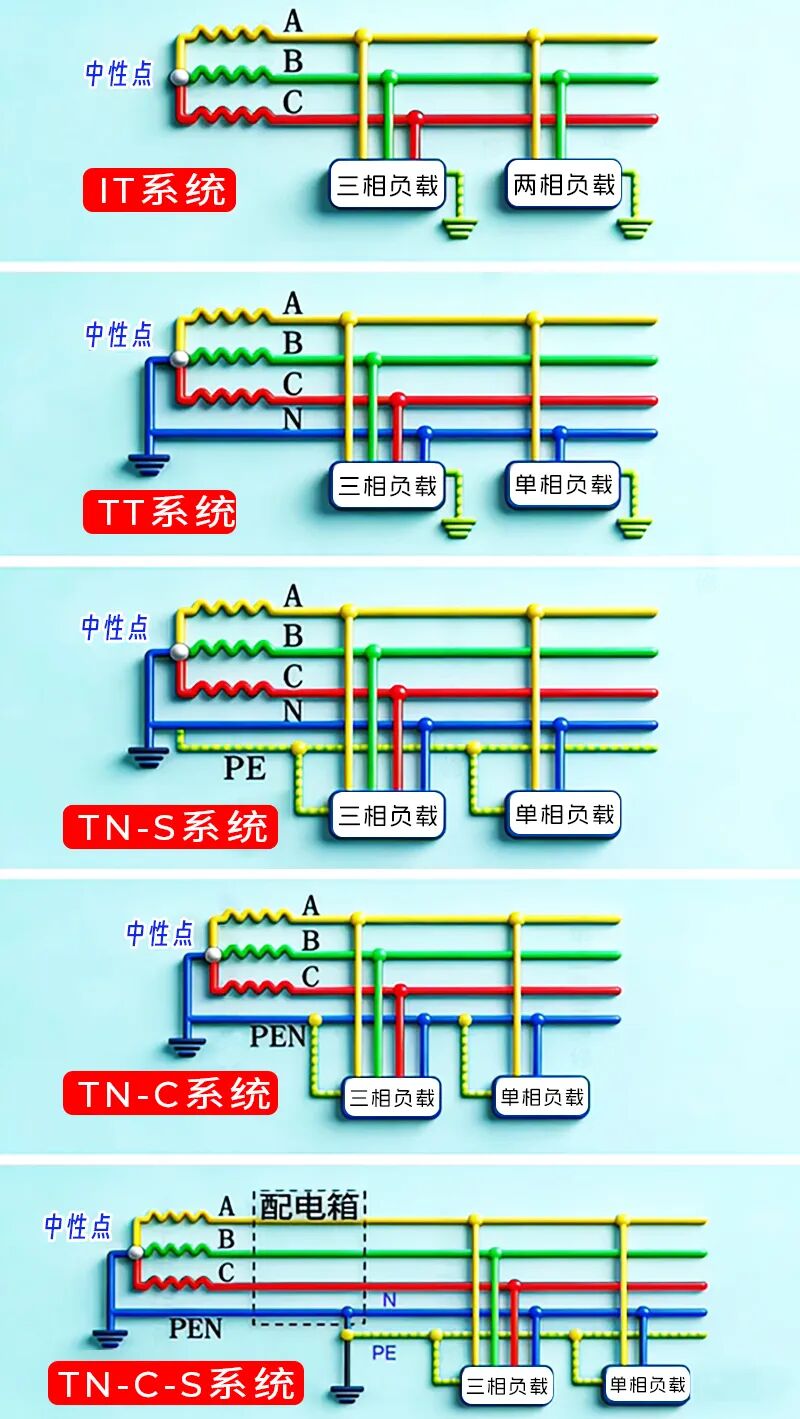

很多人一听到 IT、TT、TN-S、TN-C、TN-C-S 就头大，觉得是高深电工知识。其实不用怕，它们本质上就一件事：变压器出来的电，怎么接零线、地线，才能更安全、更稳定。
我用最通俗的话，把这 5 个系统一次性讲清楚。
TN 系统全称：变压器中性点接地，设备外壳接零线 / 地线，是最常见，家用、小区基本都是它，又分 3 种：TN-S、TN-C、TN-C-S。

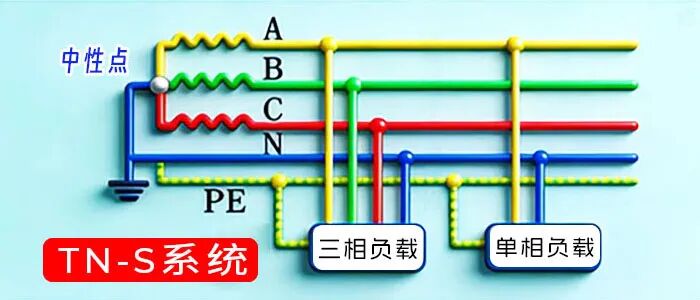

零线（N）和地线（PE）完全分开，永不相见。
•有 5 根线：3 根火线 + 1 根零线 + 1 根地线
•特点：地线专门保护人，不参与供电
•优点：安全、干扰小、漏电保护灵敏
•用在哪： 小区住宅、商场、医院、机房、电梯
可以理解成：工作归工作，安全归安全，各干各的。

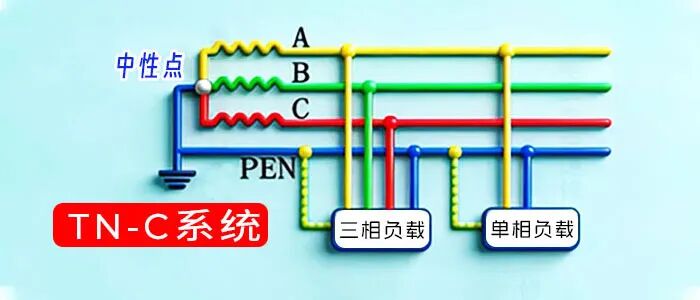

零线和地线合并成一根，叫 PEN 线。
•只有 4 根线：3 火 + 1 根 PEN 线
•特点：省钱、省线，但保护和供电用同一根
•缺点：如果这根线断了，外壳可能带电，不安全
•用在哪： 老式工厂、老旧农村电网 ，现在新建基本不用

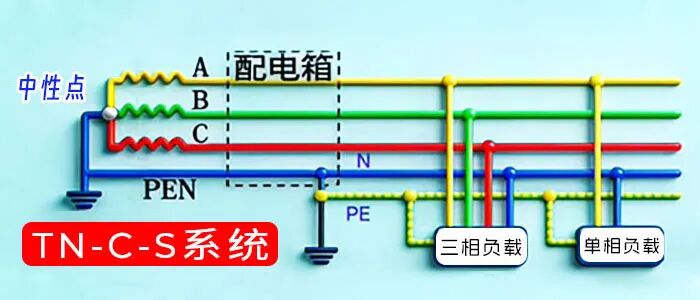

最 “折中” 的系统：
•前面一段：零线地线合并（PEN）
•到了建筑附近：分开成 N 和 PE，之后再也不合并
•优点：比 TN-C 安全，比 TN-S 省线
•用在哪： 很多居民小区、自建房、新农村供电
你可以理解为：路上合并走，进家门立刻分开。

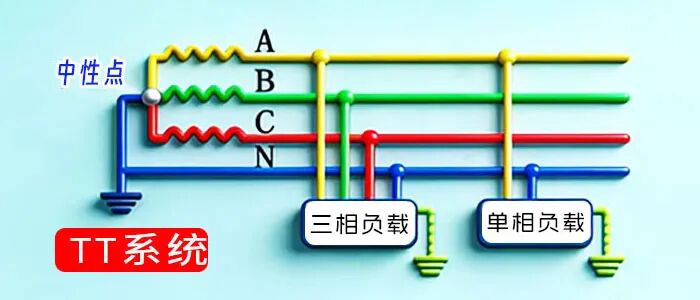

变压器接地，用户设备也自己单独打接地极，两者互不相连。
电网只给火线、零线
•设备外壳接自己家的地线
•优点：互不干扰，适合分散用户
•缺点：必须配合漏电保护器，否则保护效果一般
•用在哪： 农村分散住户、野外路灯、临时用电
电源侧不接地，或经高电阻接地。没有工作零线。
•发生第一次单相接地时， 不会跳闸断电
•只能报警，需要及时排查
•优点： 供电连续性极强 ，不轻易停电
•用在哪： 医院手术室、煤矿、数据中心、消防系统
•家里、商场用 TN-S：最安全。
•小区、新农村常用 TN-C-S：实用又省钱。
•老房子、老厂是 TN-C：不太安全，慢慢淘汰。
•农村散户、野外多用 TT：自己接地自己保。
•医院、机房不能停电的用 IT：断一相也不停电。
