随着新能源汽车超快充技术普及，双枪直流充电桩成为公共充电场景的主流配置，其核心计量单元 —— 直流电能表的准确度，直接关系到车主、运营商及电网的三方利益。

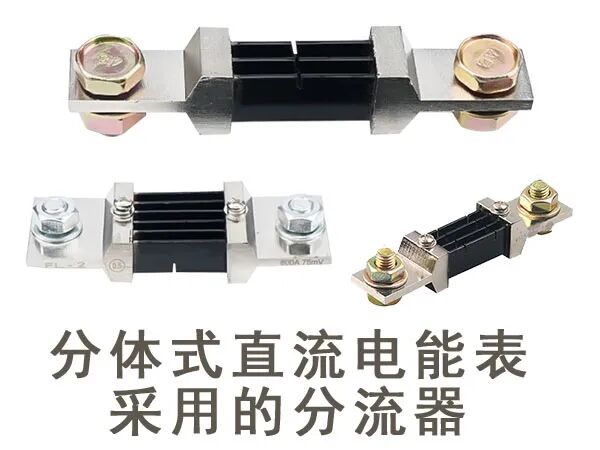

目前直流充电桩电能表主要分为两类：分体式（采用外接分流器，电表与分流器接线距离约 1 米）与一体式（分流器、采样模块与电表集成设计）。其中分体式因技术门槛低，制造成本低，一度被广泛应用，如今也有较高占有率。

但分体式直流表带来的计量偏差问题频发；一体式则通过结构与技术革新，成为解决计量失准的核心方案。

本文聚焦双回路场景，深入剖析分体式外接分流器的固有误差与干扰，系统阐述一体式电能表的准确度保障机制，为充电桩计量方案选型提供技术依据。

假设电表与分流器（分流器采用300A/75mv规格）的连接线为长度1米的1mm²的铜线。

• 等效电路：将分流器视为一个理想电压源（V_shunt = 75 mV），每根连接线的电阻为 R_probe = 0.0175 Ω，因此两根接线电阻为 R_probe_total = 2 × 0.0175 Ω = 0.035 Ω。

• 电流计算：由于电表输入阻抗为无穷大，流过电路的电流 I ≈ 0。

• 电压降计算：

• 连接线上的电压降：V_drop = I × R_probe_total = 0 × 0.035 Ω = 0 V。

• 因此，电能表输入端子的电压等于分流器电压：V_measured = V_shunt - V_drop = 75 mV - 0 mV = 75 mV。

公式总结：

其中：

• Vshunt=75mV（分流器电压），

• Rin是电能表输入阻抗（理想情况下为 ∞），

• Rshunt是分流器自身电阻（未提供，但即使考虑，也因 Rin极大而忽略），

• Rprobe total=0.035Ω（总探针电阻）。

由于 Rin为无穷大，分式简化为：

结论：电能表与分流器的连接线，几乎不用考虑采用什么规格的导线，因为连接线那点电阻值对分流器电压采样上，影响几乎可以忽略不计。

那么，分流器外接的主要误差/不稳定因数来源是什么？

充电桩环境存在变频器、整流器等强干扰源，1 米长的电压采样导线相当于 “高频信号接收天线”，当测量引线在变化的磁场中会形成一个闭合回路，变化的磁通量会在这个回路中感应出噪声电压（也称为环路感应电压），易导致毫伏级采样信号被干扰叠加，严重时甚至会使测量值完全失真。

根据测试数据，分体式电能表的外接线缆在充电桩环境中，电压采样波动可达 5-10mV，这种波动并非随机噪声，而是与充电功率变化同步的动态干扰，会导致瞬时功率计算值频繁跳变，长期积分后电能误差可达 ±2%。

温漂，简单说就是分流器的电阻值随温度变化而发生变化。分流器本质上是一个精密电阻，其核心原理是欧姆定律（I = V / R）。当电流（I）流过时，测量其两端产生的电压降（V，例如75mV），再除以已知的标称电阻值（R），即可得到电流值。

理想情况下，电阻值R应恒定。但现实中，分流器材料的电阻会随温度变化，这个特性用电阻温度系数（TCR） 表示，单位通常是 ppm/℃（百万分之一每摄氏度）。

例如，常见的低价位分流器TCR约为 200 ppm/℃。这意味着温度每变化1℃，其阻值大约变化0.02%。

温漂引入的误差可以通过以下方式估算：

阻值变化量 (ΔR) ≈ R₀ × TCR × ΔT

其中R₀是初始电阻，ΔT是温度变化量。

相应的电流测量误差百分比大致为：误差% ≈ |TCR × ΔT| × 100%

举例来说，一个TCR为200 ppm/℃ (0.02%/℃) 的分流器：

• 若温升ΔT为40℃，误差约0.8%。这误差就已经很大了。

• 但若温升ΔT达到100℃（大电流下可能发生），误差达到2%，假设分体式直流表误差1%，那么整体误差就达到3%了。

在直流充电桩等应用中，电流动态范围大，环境温度也可能变化，分流器可能无法始终处于热平衡状态，这会增加计量不确定性。

一体式直流电能表通过 “分流器 - 采样模块 - 计量芯片 - MCU” 的集成设计，从结构、硬件、软件三方面针对性解决分体式的固有痛点，尤其针对双回路场景强化了隔离与同步设计，其准确度保障可概括为五大核心机制。

为直观展现两类电能表的准确度差异，结合瑞银电子一体化直流电能表，从核心计量指标进行对比：

双回路直流电能表的计量准确度，本质上由 “采样链路的稳定性” 决定。

如瑞银电子一体式直流电能表的准确度为0.5级（误差±0.5%），而双回路直流电能表外接分流器，其中直流表准确度以1.0级（误差±1%）为主，其外接的分流器的误差以0.5%算（假设买到的分流器是真实不虚假的准确度），则总误差达到±1.5%。

  如此计算，瑞银一体式直流电能表整体误差＜±0.5%，分体式直流表整体误差＜±1.5%，可见瑞银一体式准确度明显更好。

 并且综上所述，由于瑞银采用低温漂锰铜分流器，发热少/功耗低，而且瑞银一体式直流表抗干扰性更强，安装更简便，准确度和稳定性更好，已被众多大品牌直流充电桩企使用，在充电桩等直流电能计量场景中，发挥着重要的作用。
